SQUARED & STYLISH
Qbe Steel è stato concepito come soluzione elegante e protettiva per imbarcazioni con struttura a sandwich. Tuttavia, grazie al suo design specifico, si adatta facilmente anche a qualsiasi superficie piana.
Questo doppio utilizzo ne consente l'installazione su qualsiasi tipo di imbarcazione.
Impossibile caricare il modello 3D
I Materiali
Un prodotto estremamente innovativo che combina due materiali diversi.
PVC di eccellenza per uso marino. La sua flessibilità gli permette di seguire la forma dell'imbarcazione. Barra in acciaio inossidabile 316 L che conferisce eleganza e protezione a qualsiasi imbarcazione.

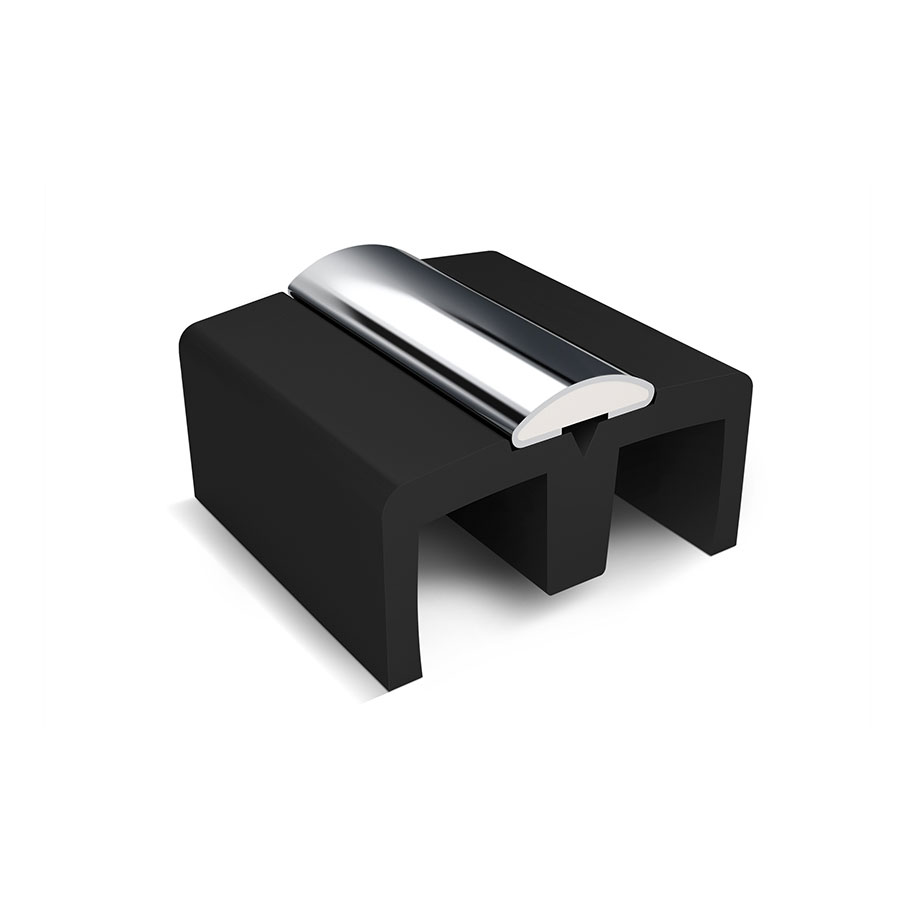

Perché Qbe Steel
La base in PVC multiuso è stata progettata per garantire la massima resistenza agli urti e, allo stesso tempo, un peso molto contenuto.
Installazione rapida e semplice grazie al design modulare.
Base in PVC disponibile in bobine tagliate su misura per ridurre gli sprechi e, di conseguenza, i costi.
Opzioni di installazione di

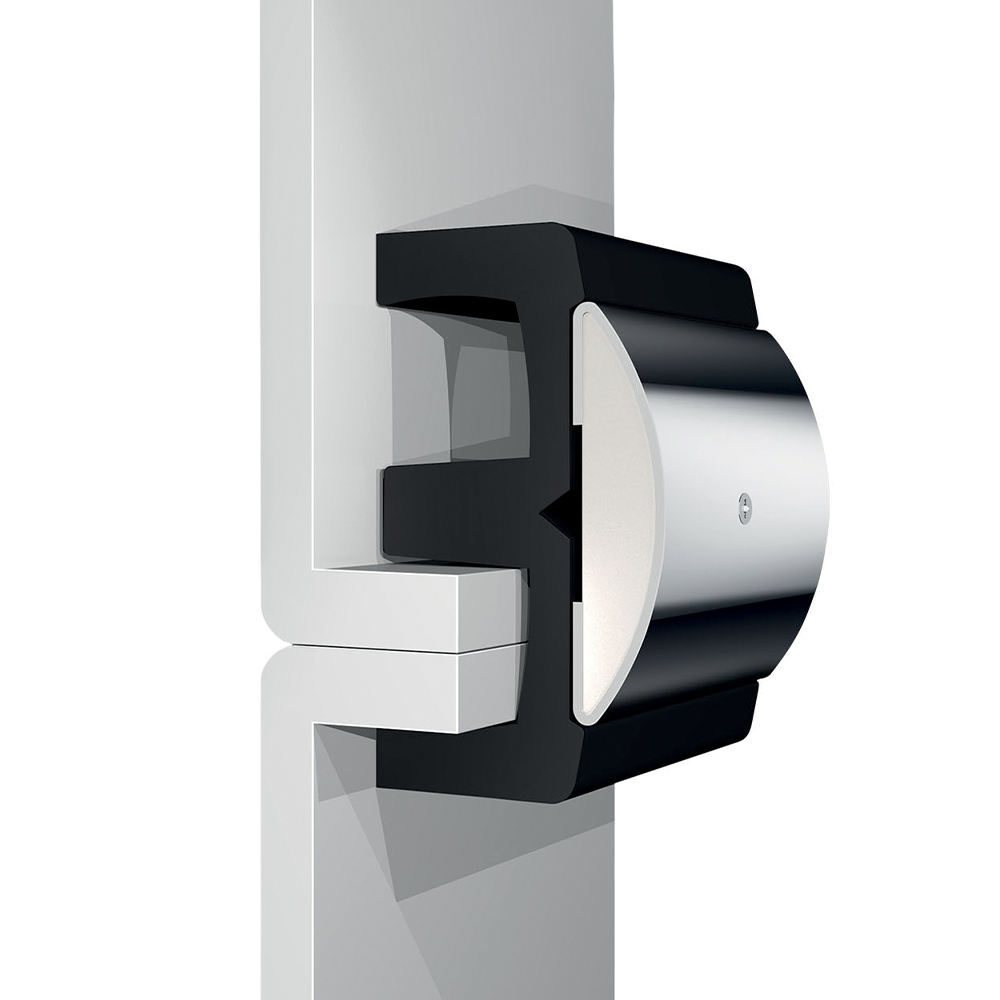

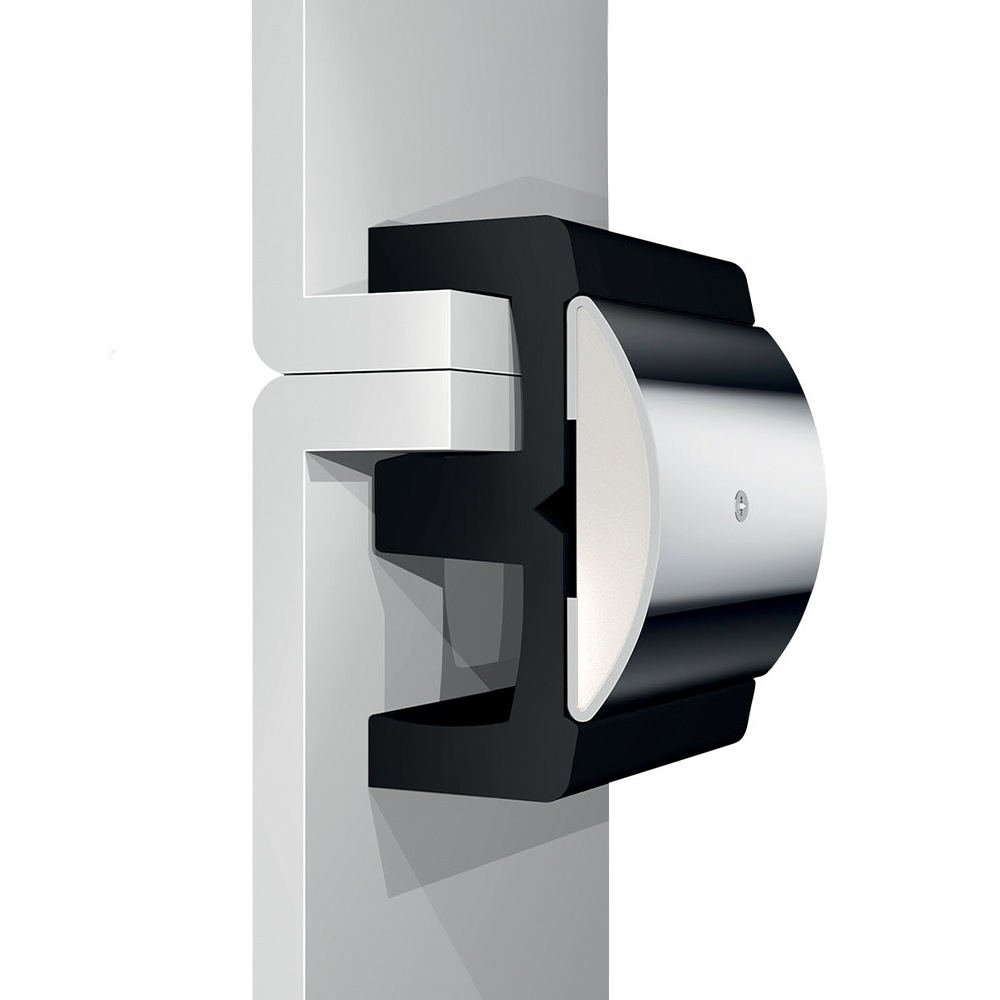

Giunzione a sandwich
Giunzione a sandwich

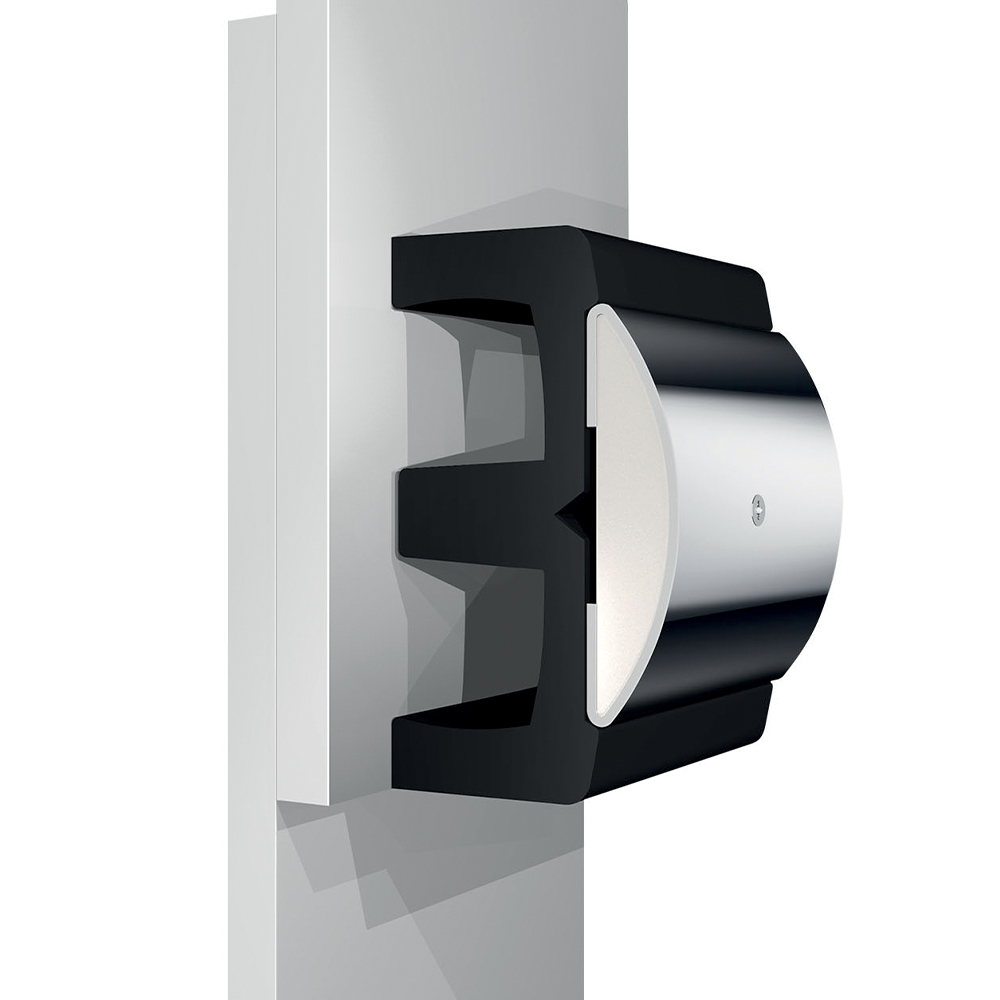

Inscatolata + Superficie piana
Caratteristiche
Installazione
Colori RAL PVC
Finitura / Materiali
Acciaio Inox 316 L Qbe Steel
Base in PVC
Barra in acciaio Sphæra | Descrizione | Articolo | Colori | Peso | Raggio min. di curvatura | Confezionamento | Ordine min. |
|---|---|---|---|---|---|---|
| Base in PVC Qbe Steel 25 | 130-120-125B | -B -G -W | 48 oz/yd 1,370 g/m | 2-1/8’’ ( ) 100 mm | rotolo | 78' , 24 m |
| Barra inox Sphæra 25 | 130-130-125 | 16 oz/yd 465 g/m | e da 1-1/8” (30 mm) | tubo | 78' , 24 m | |
| Base in PVC Qbe Steel 35 | 130-120-135B | -B -G -W | 43 once/iarde 1.240 g/m | 2-1/8’’ ( ) 100 mm | rotolo | 78' , 24 m |
| Barra inox Sphæra 35 | 130-130-135 | 30 oz/yd 860 g/m | 2-7/8” ( ) 75 mm | tubo | 78' , 24 m | |
| Base in PVC Qbe Steel 50 | 130-120-150B | -B -G -W | 54 once/iarde 1.540 g/m | 2-1/8’’ ( ) 100 mm | rotolo | 78' , 24 m |
| Barra inox Sphæra 50 | 130-130-150 | 42 once/iarde 1.180 g/m | 3-7/8” ( ) 100 mm | tubo | 78' , 24 m |
superfici piane
Per installazione su superfici piane giunzione a sandwich
Per installazione con giunzione a sandwich
QBE STEEL 25
QBE STEEL 35
QBE STEEL 50 Fasi di montaggio

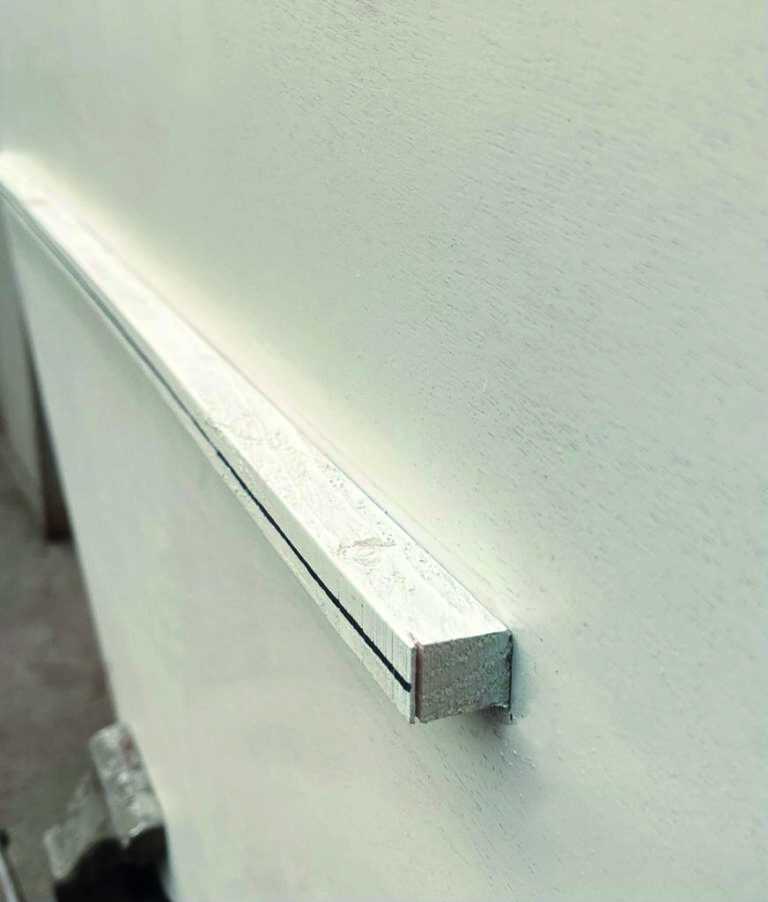

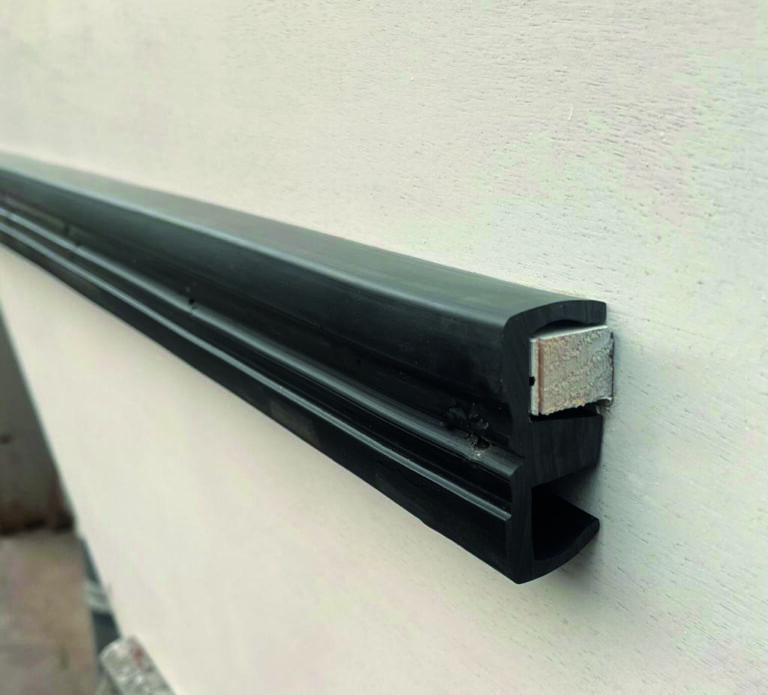

Su imbarcazioni con giunzione a sandwich, la base può essere montata posizionando l'incavo sia sopra che sotto a seconda delle necessità.

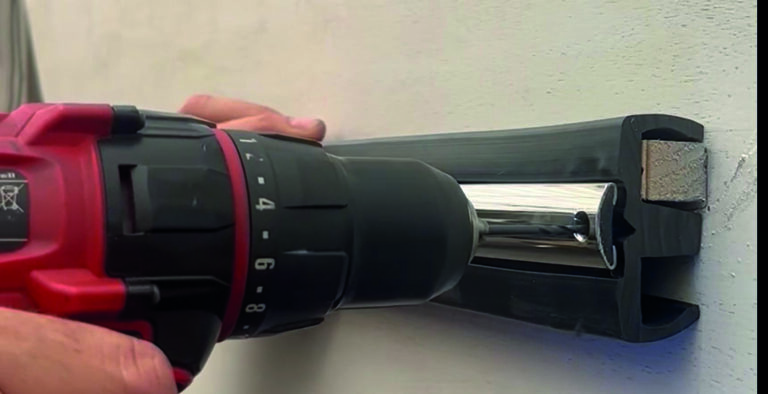

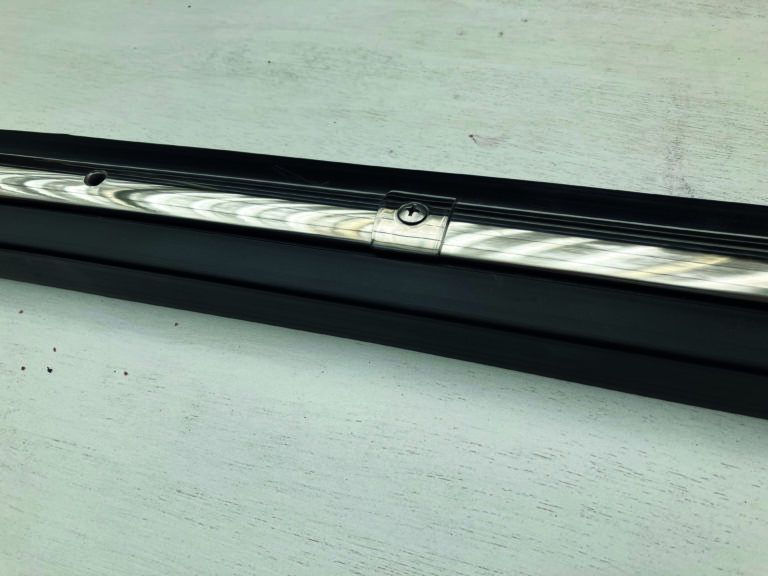

Fissare la barra in acciaio inossidabile partendo dalla prua. Piegare la barra al centro in modo che entrambi i lati abbiano circa la stessa lunghezza. Quindi tagliare le strisce laterali alla misura corretta e completare l'installazione utilizzando i coprigiunta.
Tagliare il profilo, applicare del silicone sull'estremità della barra e installare il terminale deve sporgere parzialmente oltre l'estremità del profilo (non deve essere fissato lateralmente).
Accessori

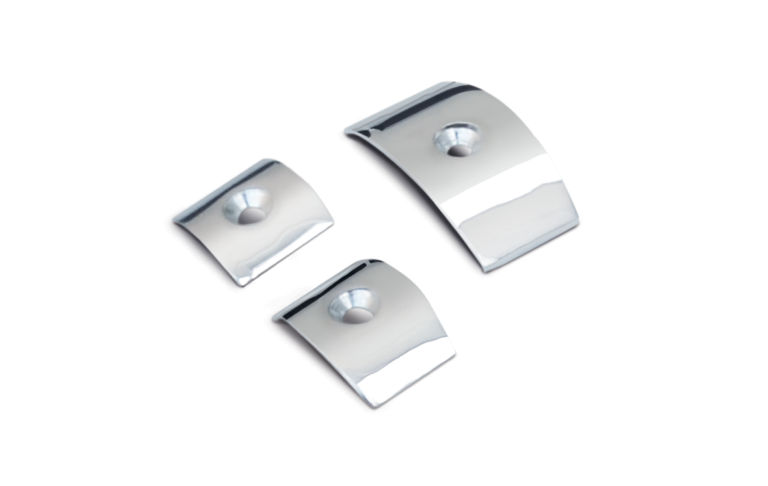

Coprigiunta in acciaio
| Descrizione | Articolo | Unità |
|---|---|---|
| Coprigiunta Inox - Sphæra 25 | 130-500-125 | Necessario 1 pezzo per ogni barra |
| Coprigiunta Inox - Sphæra 35 | 130-500-135 | Necessario 1 pezzo per ogni barra |
| Coprigiunta Inox - Sphæra 50 | 130-500-150 | Necessario 1 pezzo per ogni barra |
