MODERN SQUARED STYLE

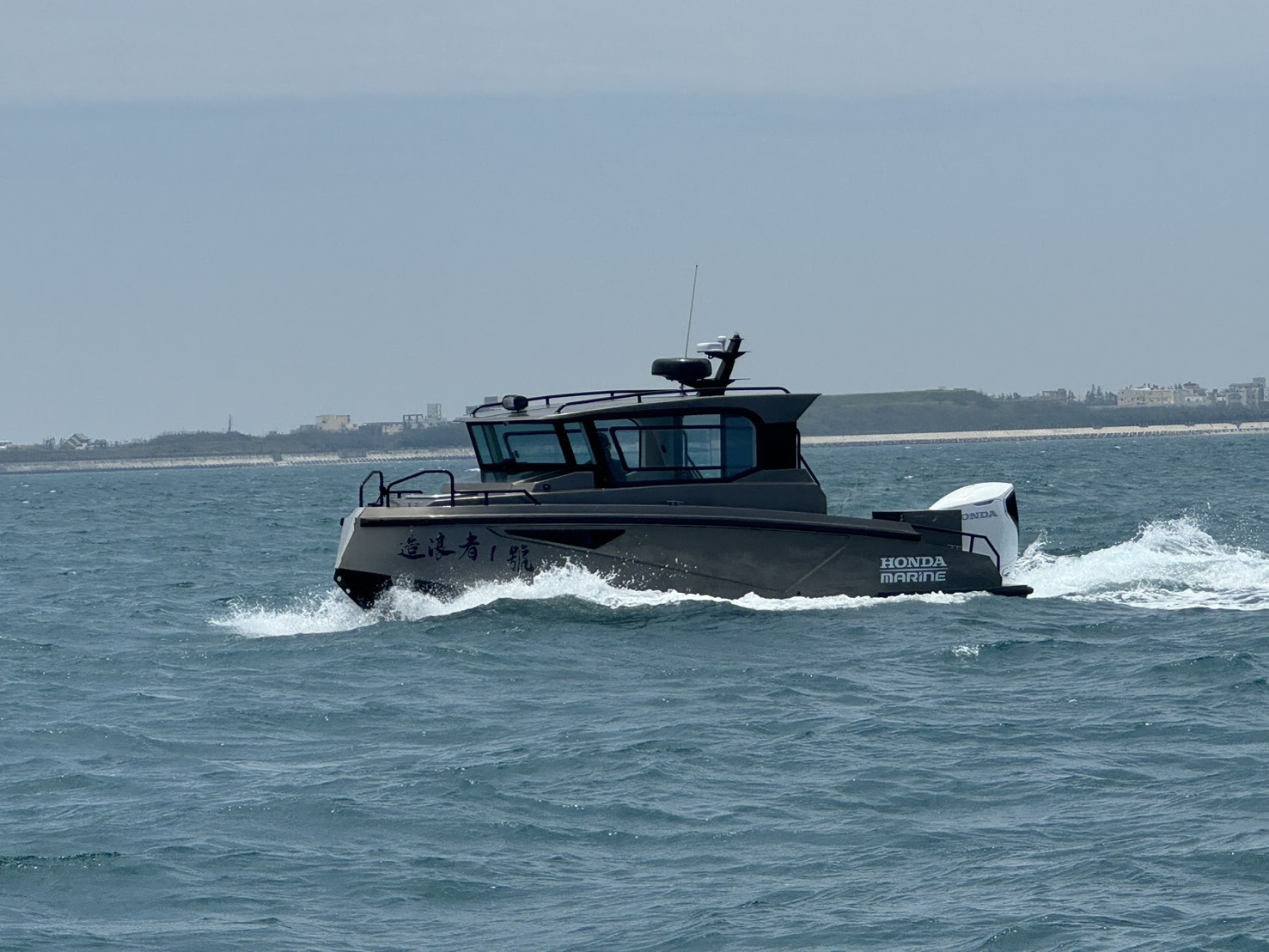

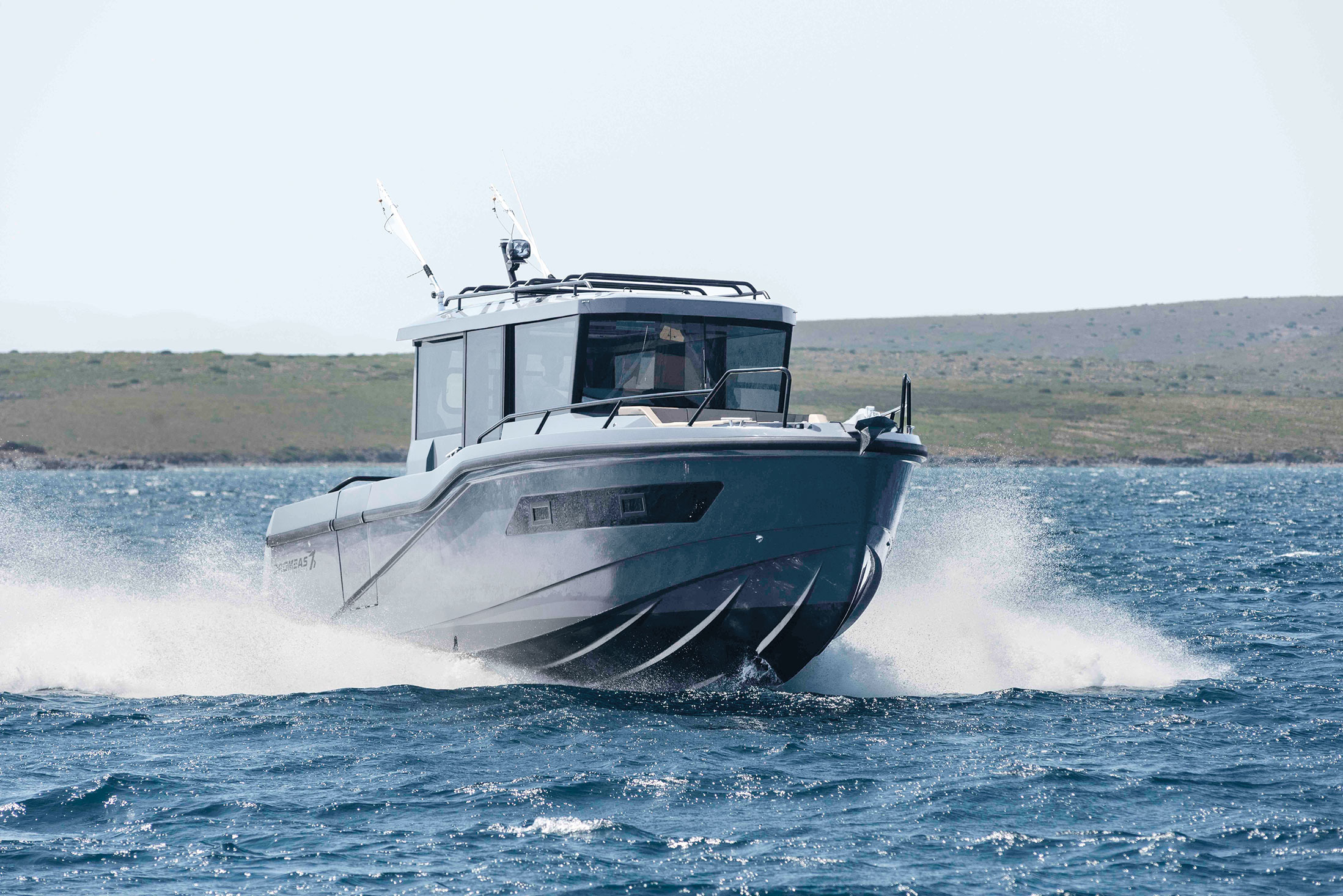

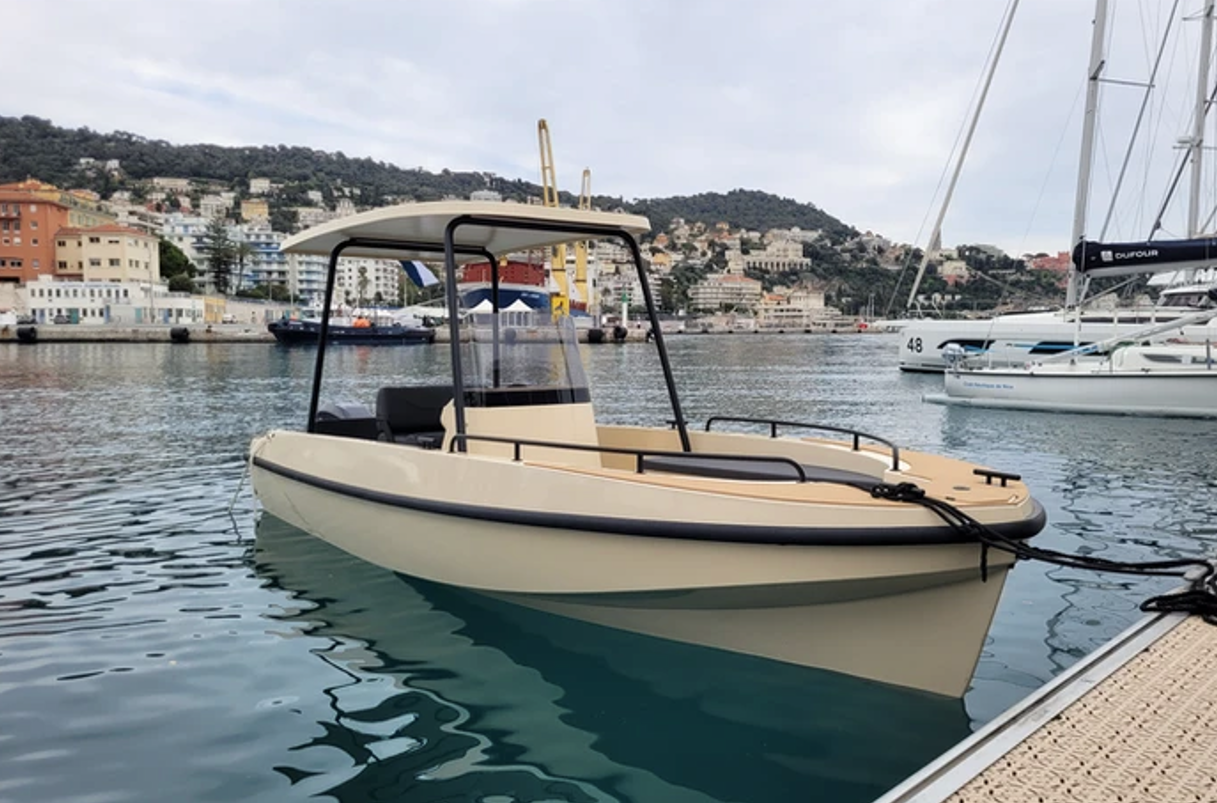

Abbiamo sviluppato un prodotto estremamente robusto che combina un design quadrato contemporaneo con prestazioni elevate. Il risultato è un parabordo unico e adattabile, adatto a qualsiasi contesto per imbarcazioni con giunzioni a scatola e a sandwich. Il sistema ammortizzante per impieghi gravosi offre la massima protezione, rendendo Qbe ideale anche per imbarcazioni da diporto, commerciali e militari.

Colori

9004 7047 9010 2004

Misure 65 / 90

Impossibile caricare il modello 3D

Perché Qbe?

Si adatta sia a giunzioni a scatola che a giunzioni a sandwich!
Il parabordi a doppio uso consente di ridurre drasticamente le scorte e di standardizzare il progetto.
Risultati eccellenti in condizioni di utilizzo intensivo, grazie alla struttura robusta e alla barra di supporto in acciaio inossidabile (disponibile anche in alluminio e consigliata
per le misure più grandi, al fine di garantire un'installazione più solida), che assicura un fissaggio costante e saldo del parabordi.

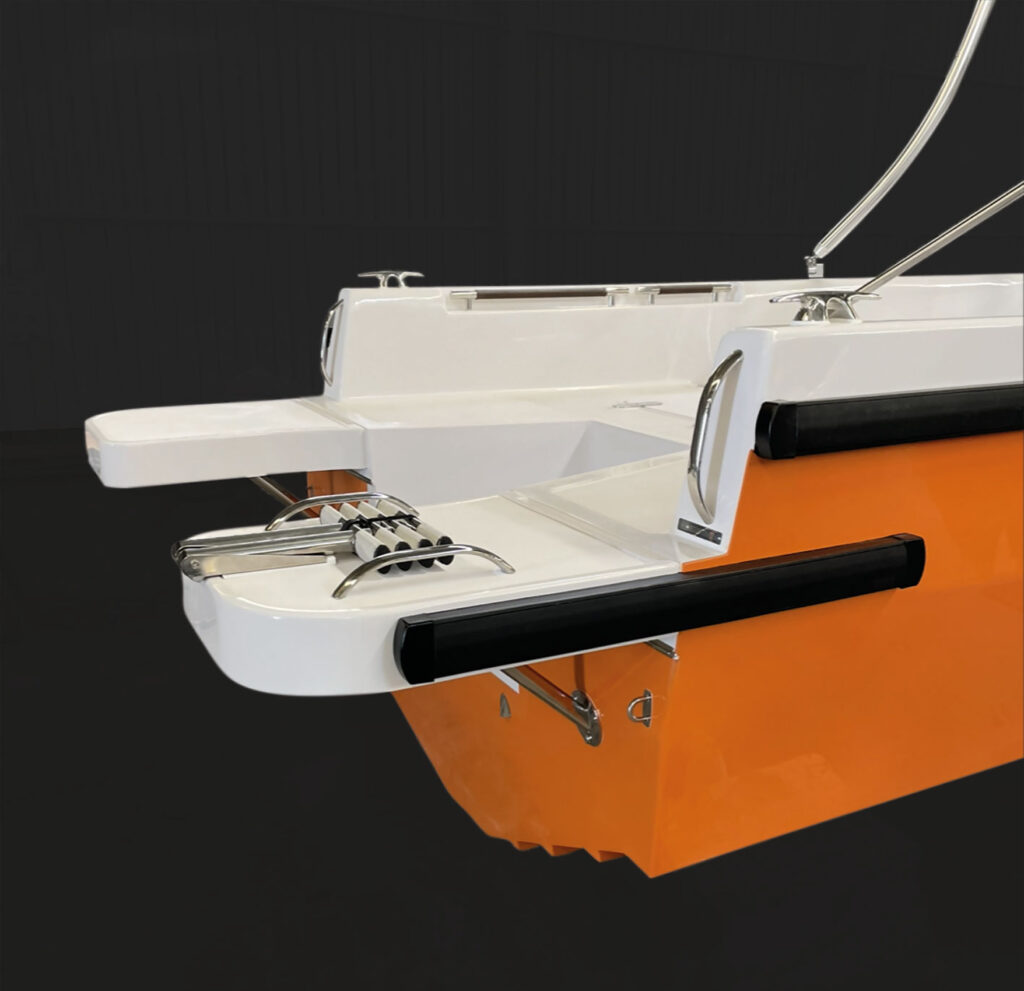

Design contemporaneo a sezione quadrata. Ideale per giunzioni a scatola e a sandwich.

Installazione rapida: tempi ridotti e costi di posa inferiori grazie al numero limitato di componenti e alla semplicità di montaggio.
Disponibile in rotoli tagliati su misura per ridurre gli scarti e, di conseguenza, i costi.
Minore rischio di urtare accidentalmente le viti di fissaggio tra scafo e ponte durante l’installazione.
L’estetica accattivante, il minimalismo e la tecnologia rendono Qbe un prodotto unico, in grado di offrire una qualità senza compromessi e una durata comprovata.

Opzioni di installazione di

01.

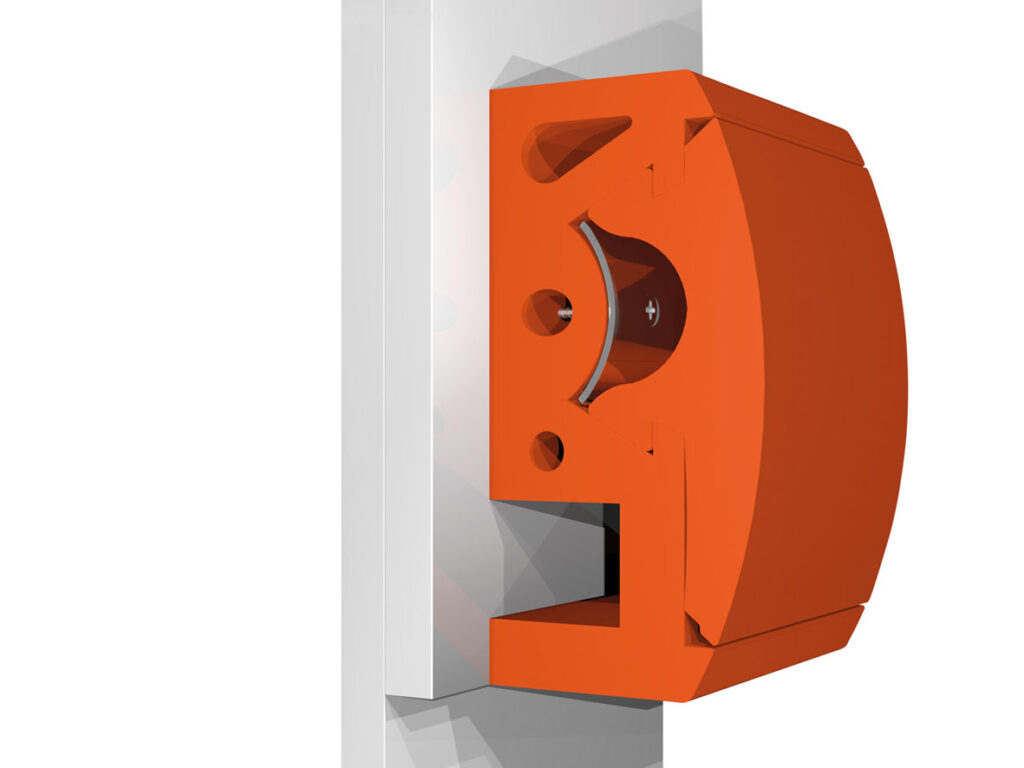

Inscatolata + Superficie piana

<span>Inscatolata </span>+ Superficie piana

02.

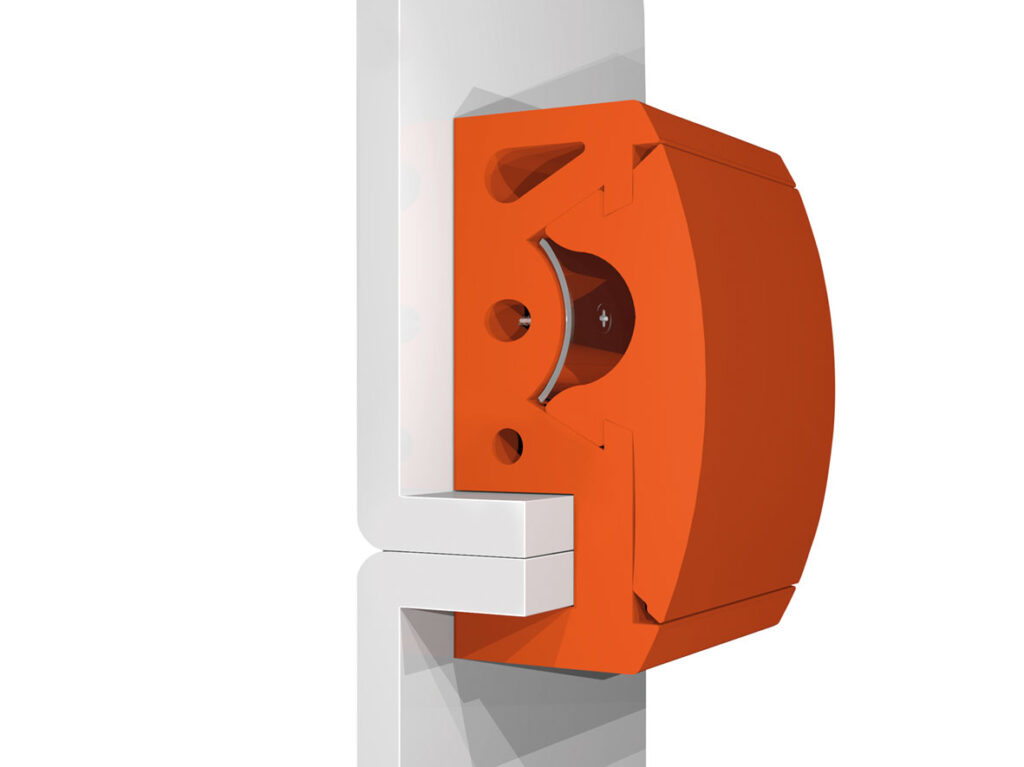

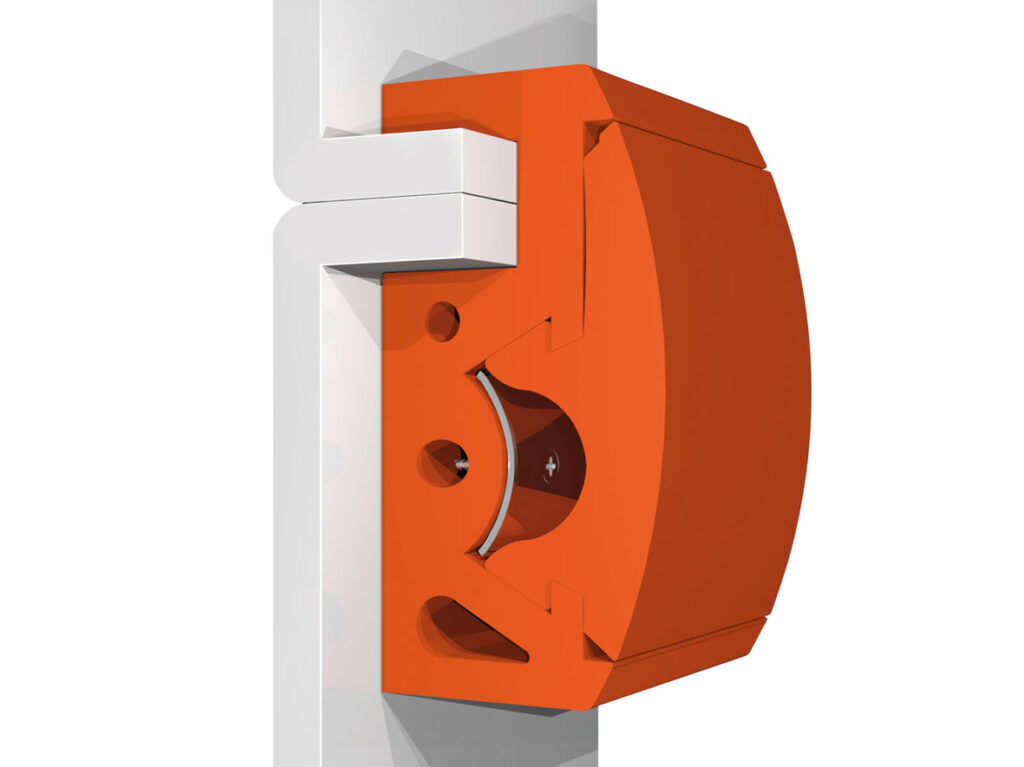

Giunzione a sandwich

03.

Giunzione a sandwich

Caratteristiche

Installazione

Superfici piane

Giunzione a sandwich

Colori RAL PVC

9004

7047

9010

2004

Finitura / Materiali

Acciaio Inox 316 L

Alluminio

Serie 2 pezzi

Disponibile in bobine tagliate a misura

Descrizione	Articolo	Colori	Peso	Raggio min. di curvatura	Confezionamento	Ordine min.
QBE 65 set da 2 pz	130-120-005	-B -G -W	88 once/iarde 2.510 g/m	2-1/8’’ ( ) 100 mm	rotolo	78' , 24 m
QBE 90 set di 2 pz	130-120-010	-B -G -W	134 once/iarde 3.820 g/m	2-1/8’’ ( ) 100 mm	rotolo	78' , 24 m

Barra inox e barra in alluminio

Disponibile in bobine tagliate a misura

Descrizione	Articolo	Peso	Lunghezza	Altezza
Barra inox - Qbe 90	130-110-165	, 10 oz/yd (300 g/m²)	7' 2 m	1” 25 mm
Barra in alluminio - Qbe 90	130-110-185	4 oz/yd 135 g/m	7' 2 m	1” 25 mm

Superfici piane

Per installazione su superfici piane

Giunzione a sandwich

Per installazione con giunzione a sandwich

QBE 65

QBE 90

Fasi di montaggio

Qbe è composto da 2 elementi: una base e un inserto che copre le viti di fissaggio.
Per la misura da 90 mm è possibile richiedere come opzione una barra di supporto in acciaio inossidabile preforata (disponibile anche in alluminio) per rinforzare l’installazione.
Lo srotolamento dei rotoli è una fase critica; questa operazione può essere eseguita senza riscaldamento, anche se il preriscaldamento semplifica notevolmente la fase di montaggio. Appoggiare il profilo a terra intorno all’imbarcazione o direttamente sull’imbarcazione stessa; quanto più il profilo sarà posizionato correttamente, tanto più facile sarà la sua installazione.

Per installazioni su imbarcazioni in alluminio, suggeriamo l'uso di accessori in alluminio.

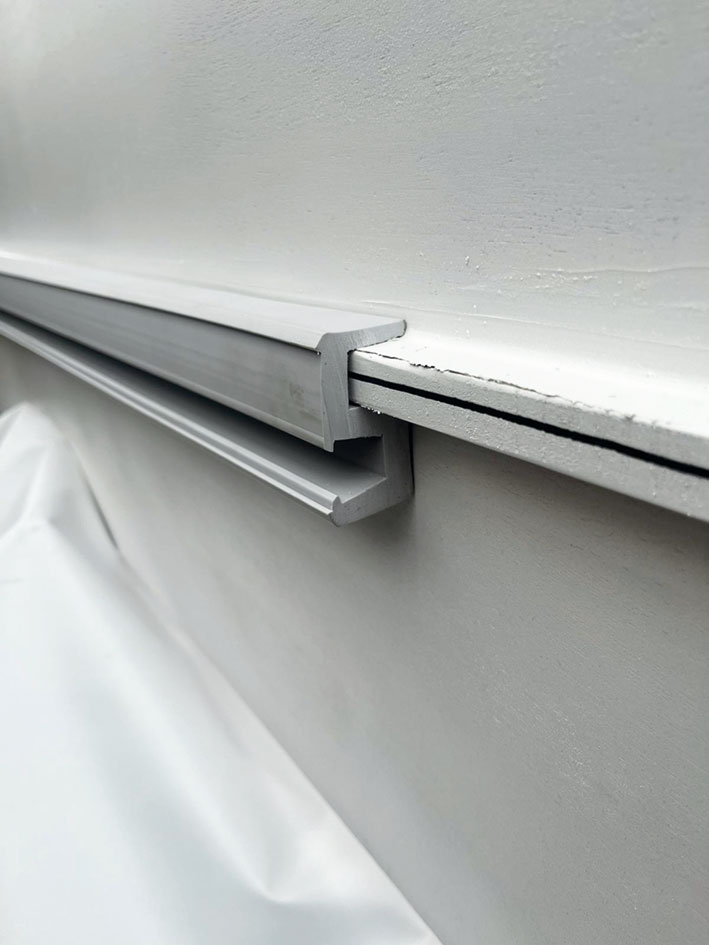

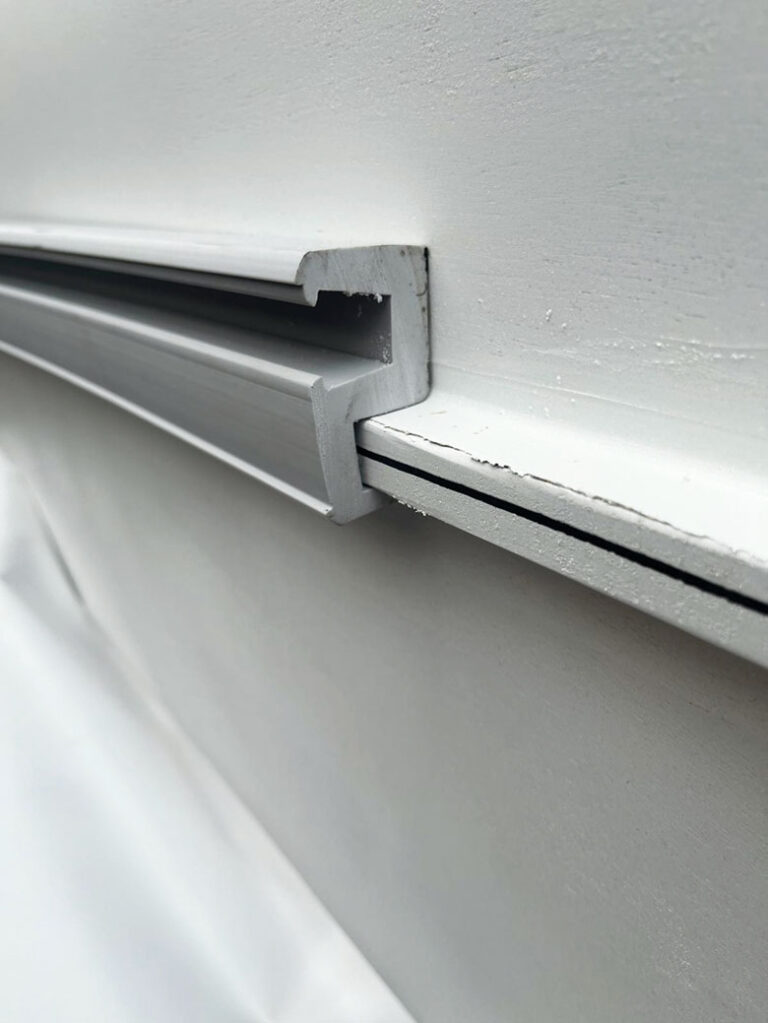

01.

Su imbarcazioni con giunzione a sandwich, la base può essere montata posizionando l'incavo sia sopra che sotto a seconda delle necessità.

02.

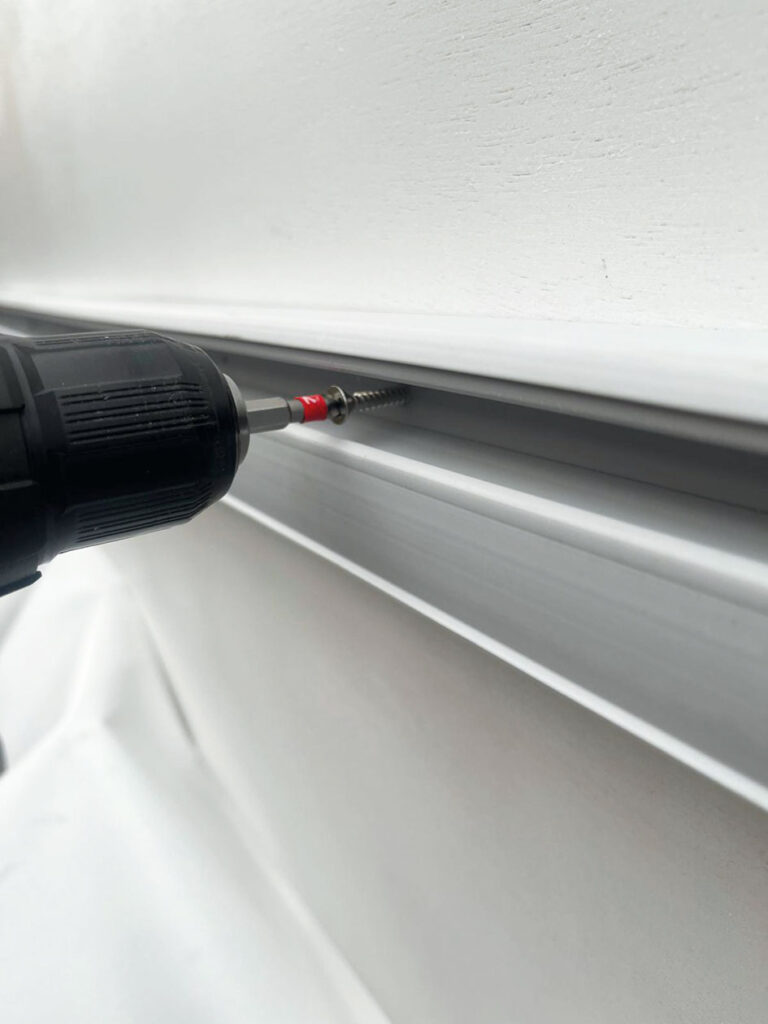

Forare la base con viti per fissarla all'imbarcazione. La barra di supporto in acciaio inox (opzionale per la misura da 90 mm) viene fornita preforata per facilitare l'inserimento delle viti.

03.

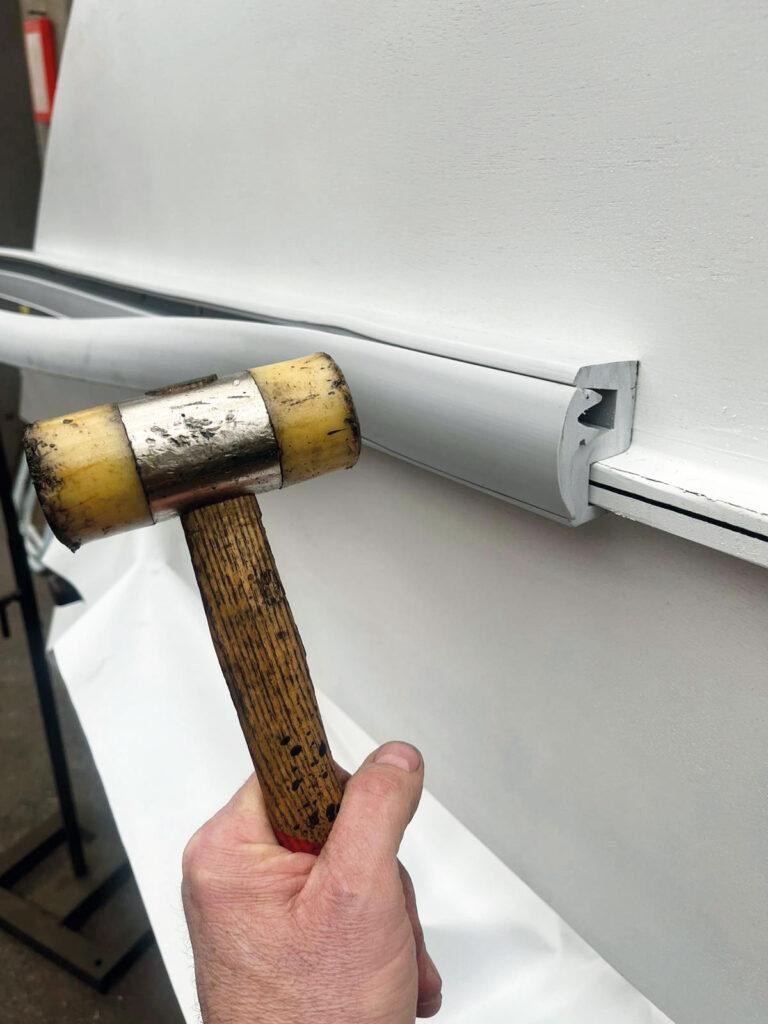

Installazione dell'inserto tramite pressione con un martello di gomma.

04.

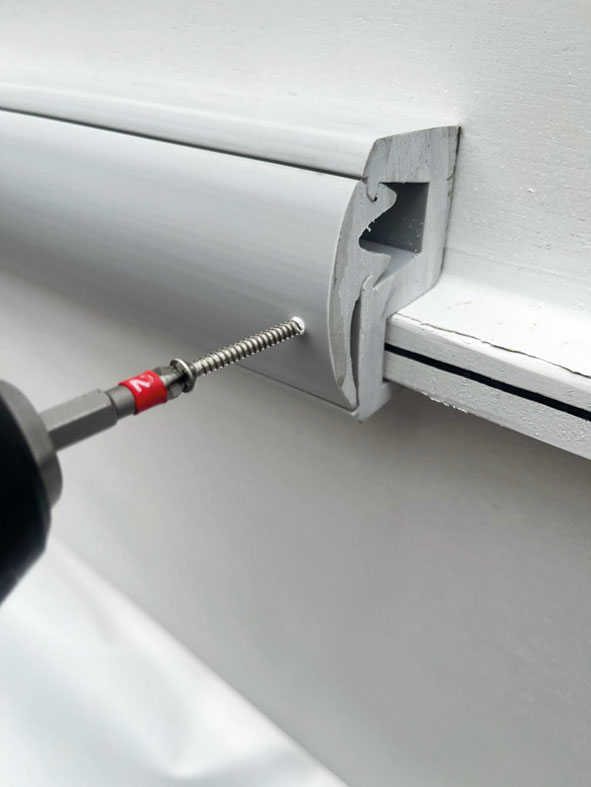

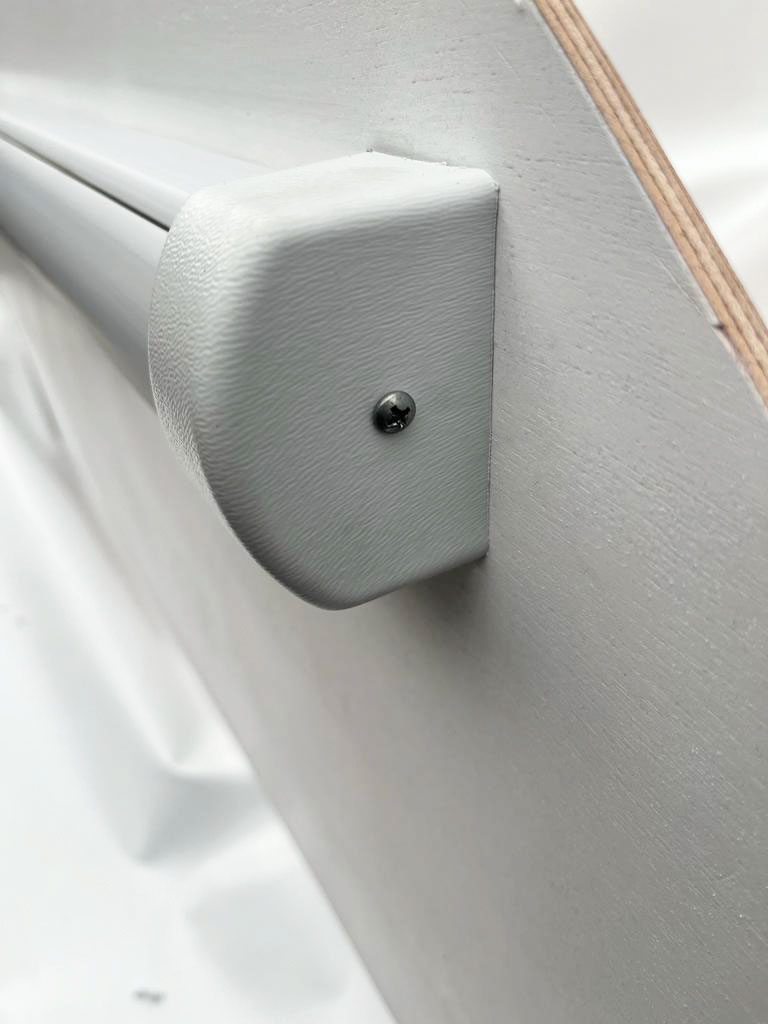

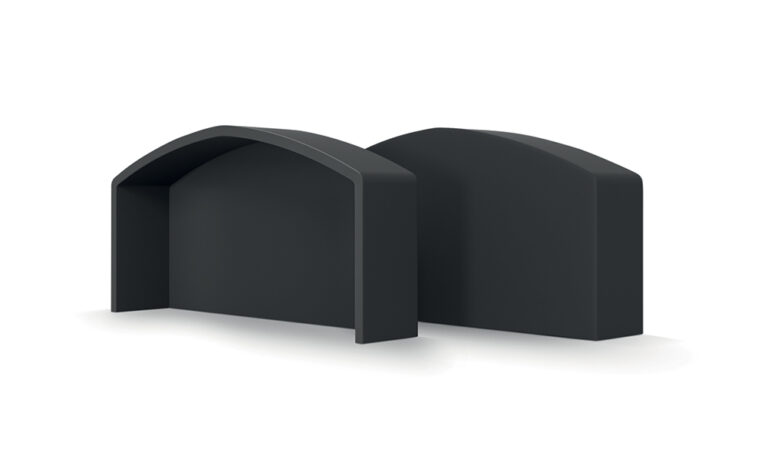

Tagliare il profilo e fissare le estremità con una vite. Completare con i terminali: questi devono superare parzialmente l'estremità del profilo (non devono essere fissati sul suo lato).
