A VERY INNOVATIVE FENDER PROFILE

Sphæra è il primo profilo parabordo che associa elevate prestazioni tecniche a finiture di pregio, collocandosi su un piano nettamente superiore rispetto ai tradizionali sistemi in uso.

Colori

9004 7047 9010

Taglie 25 / 35 / 50 / 65

Impossibile caricare il modello 3D

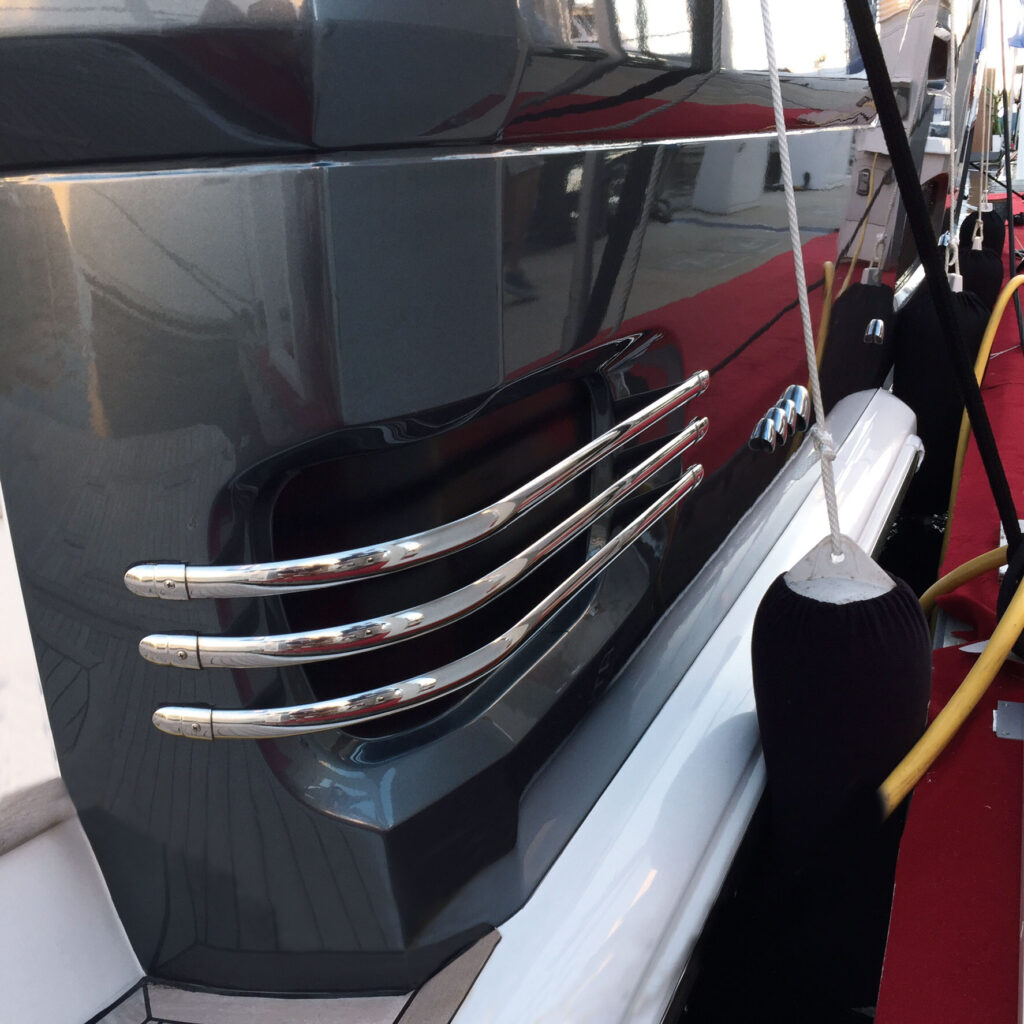

Facilmente adattabile

Abbiamo creato uno specifico profilo in acciaio inossidabile con anima in Duralene® che garantisce la sua adattabilità allo scafo. Il suo processo brevettato impedisce la deformazione e consente la piegatura su angoli difficili con il minimo sforzo.
I cappucci di giunzione mantengono le barre perfettamente allineate, evitando così forature multiple e superflue senza alterare la pendenza.
La base in PVC viene fornita in rotoli continui tagliati su misura. Ciò risolve il problema dei tagli antiestetici tipici dei sistemi tradizionali con basi rigide in PVC, che vengono invece fornite in barre.

Scorte e costi ridotti del 70%

Acciaio Inox 316 L
Altissima resistenza agli urti
Leggero
Facile da curvare e installare
Antiurto
Prezzo altamente competitivo
Nessuno spreco di materiale
Aspetto estetico pregiato
Facile da riparare o sostituire

Ultraleggero
Ultra resistente
Facilmente pieghevole

01.

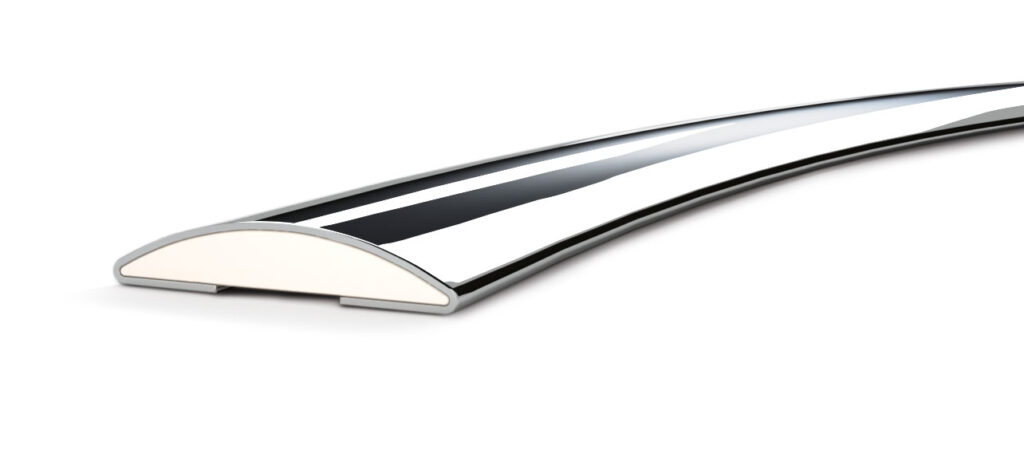

Barra in acciaio inox a montaggio diretto.

02.

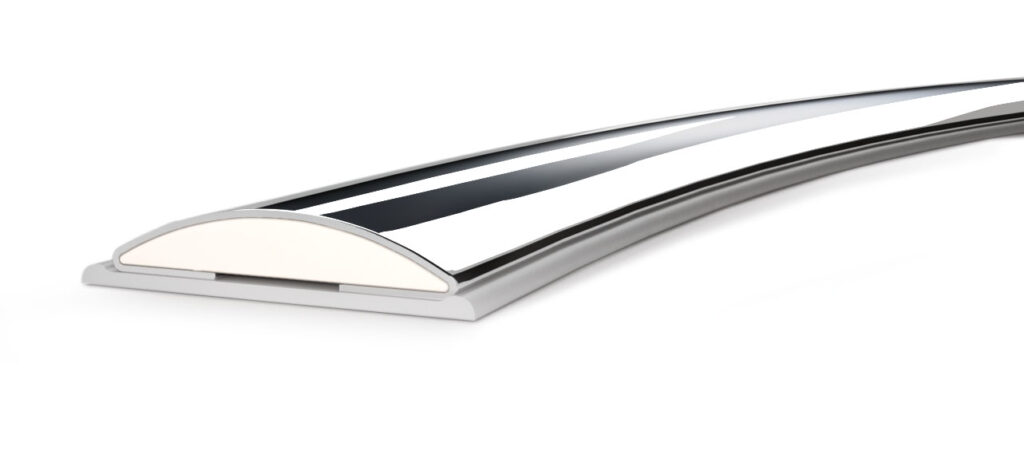

Barra in acciaio inossidabile con base Slim in PVC.

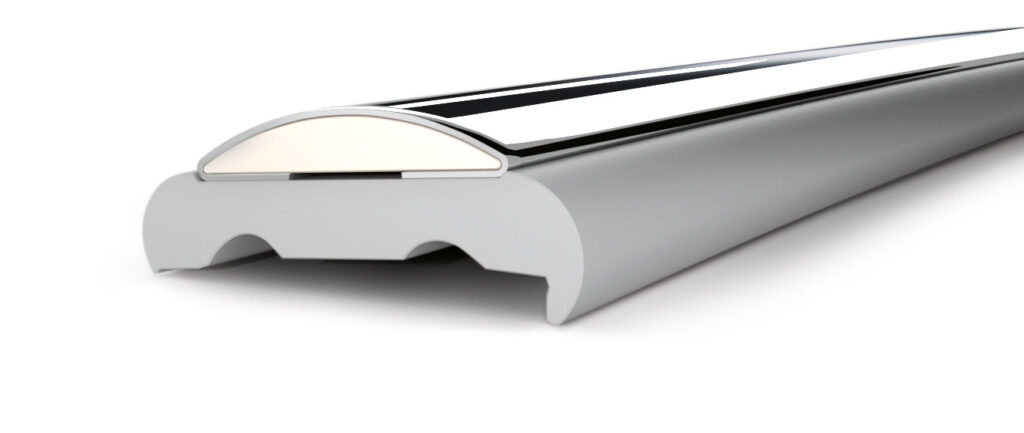

03.

Barra in acciaio inox con base standard in PVC.

Caratteristiche

Installazione

Giunzione Inscatolata

Superfici piane

Colori RAL PVC

9004

7047

9010

Finitura / Materiali

Acciaio Inox 316 L

Sphæra

Acciaio Inox 316 L

Lunghezza 3 m. Preforato ogni 20 cm

Descrizione	Articolo	Peso	Raggio min. di curvatura	Confezionamento	Ordine min.
Sphæra 25	130-130-125	16 oz/yd 465 g/m	e da 1-1/8” (30 mm)	tubo	78' , 24 m
Sphæra 35	130-130-135	30 oz/yd 860 g/m	2-7/8” ( ) 75 mm	tubo	78' , 24 m
Sphæra 50	130-130-150	43 once/iarde 1,235 g/m	3-7/8” ( ) 100 mm	tubo	39' , 12 m
Sphæra 65	130-130-165	54 once/iarde 1,538 g/m	3-7/8” ( ) 100 mm	tubo	39' , 12 m

Base PVC STANDARD

Disponibile in bobine tagliate a misura

Descrizione	Versione	Articolo	Colori	Peso	Raggio min. di curvatura	Confezionamento	Ordine min.
Base in PVC Sphæra 25	con dentino	130-130-040	-B -G -W	350 g/m² (12 oz/yd)	e da 1-1/8” (30 mm)	rotolo	78' , 24 m
Base in PVC Sphæra 25		130-130-041	-B -G -W	295 g/m² (10 oz/yd)	e da 1-1/8” (30 mm)	rotolo	Special Order
Base in PVC Sphæra 35	con dentino	130-130-050	-B -G -W	21 oz/yd 600 g/m	2-7/8” ( ) 75 mm	rotolo	78' , 24 m
Base in PVC Sphæra 35		130-130-051	-B -G -W	20 oz/yd 590 g/m	2-7/8” ( ) 75 mm	rotolo	Special Order
Base in PVC Sphæra 50	con dentino	130-130-070	-B -G -W	44 once/iarde 1.240 g/m	3-7/8” ( ) 100 mm	rotolo	39' , 12 m
Base in PVC Sphæra 50		130-130-071	-B -G -W	43 once/iarde 1,235 g/m	3-7/8” ( ) 100 mm	rotolo	Special Order
Base in PVC Sphæra 65	con dentino	130-130-090	-B -G -W	55 oz/yd 1.560 g/m	3-7/8” ( ) 100 mm	rotolo	39' , 12 m
Base in PVC Sphæra 65		130-130-091	-B -G -W	46 once/iarde 1,315 g/m	3-7/8” ( ) 100 mm	rotolo	Special Order

Base PVC SLIM

Disponibile in bobine tagliate a misura

Descrizione	Versione	Articolo	Colori	Peso	Raggio min. di curvatura	Confezionamento	Ordine min.
Base SLIM Sphæra 25	con dentino	130-130-038	-B -G -W	200 g/m² (7 oz/yd)	e da 1-1/8” (30 mm)	rotolo	Special Order
Base SLIM Sphæra 25		130-130-039	-B -G -W	4 oz/yd 130 g/m	e da 1-1/8” (30 mm)	rotolo	78' , 24 m
Base SLIM Sphæra 35	con dentino	130-130-048	-B -G -W	227 g/m² ( )	2-7/8” ( ) 75 mm	rotolo	Special Order
Base SLIM Sphæra 35		130-130-049	-B -G -W	4 oz/yd 135 g/m	2-7/8” ( ) 75 mm	rotolo	78' , 24 m
Base SLIM Sphæra 50	con dentino	130-130-068	-B -G -W	, 330 g/m	3-7/8” ( ) 100 mm	rotolo	Special Order
Base SLIM Sphæra 50		130-130-069	-B -G -W	, 210 g/m²	3-7/8” ( ) 100 mm	rotolo	39' , 12 m
Base SLIM Sphæra 65	con dentino	130-130-088	-B -G -W	, 18 oz/yd (520 g/m²)	3-7/8” ( ) 100 mm	rotolo	Special Order
Base SLIM Sphæra 65		130-130-089	-B -G -W	14 oz/yd 410 g/m	3-7/8” ( ) 100 mm	rotolo	39' , 12 m

Senza dentino

Per installazione su superfici piane

SPHÆRA

Con il dentino

Per l'installazione su giunzioni inscatolate

SPHÆRA

Senza dentino

Per installazione su superfici piane

SPHÆRA 25

SPHÆRA 35

SPHÆRA 50

SPHÆRA 65

Con il dentino

Per l'installazione su giunzioni inscatolate

SPHÆRA 25

SPHÆRA 35

SPHÆRA 50

SPHÆRA 65

Fasi di montaggio

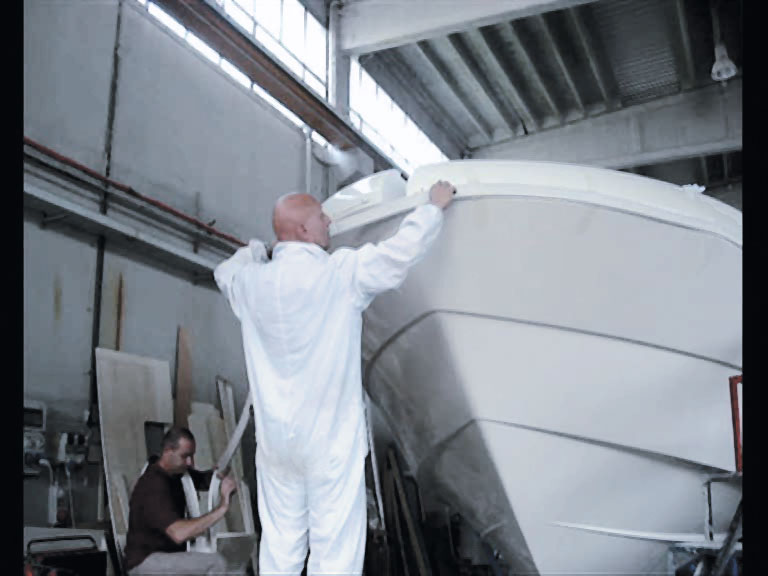

01.

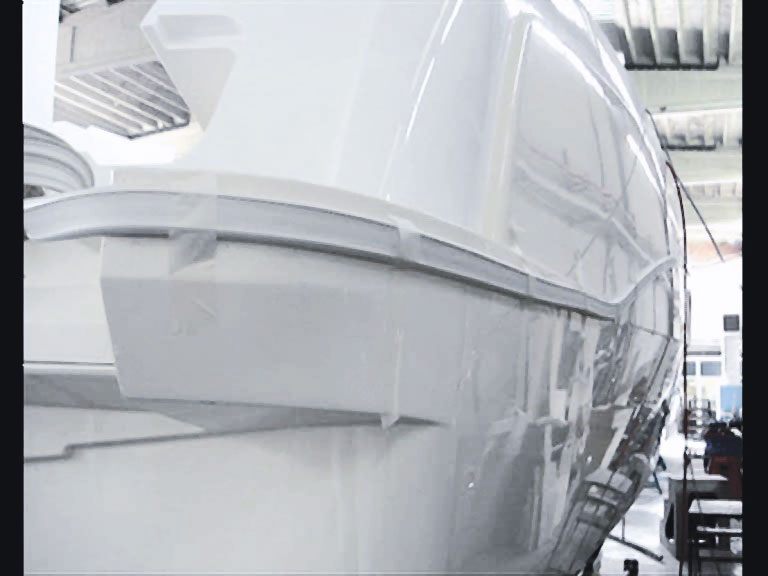

Posizionamento della base con nastro di carta adesivo. La base è prodotta della lunghezza specifica dell’imbarcazione, per non avere scarti di posa o interruzioni.

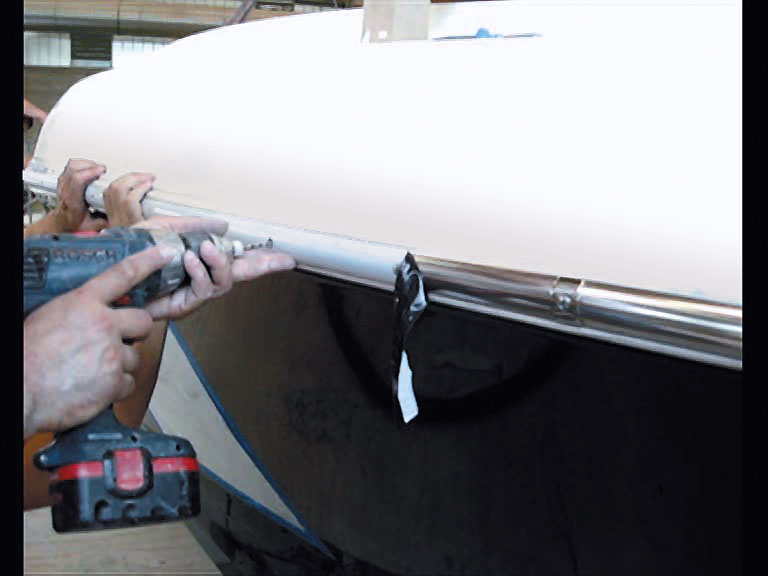

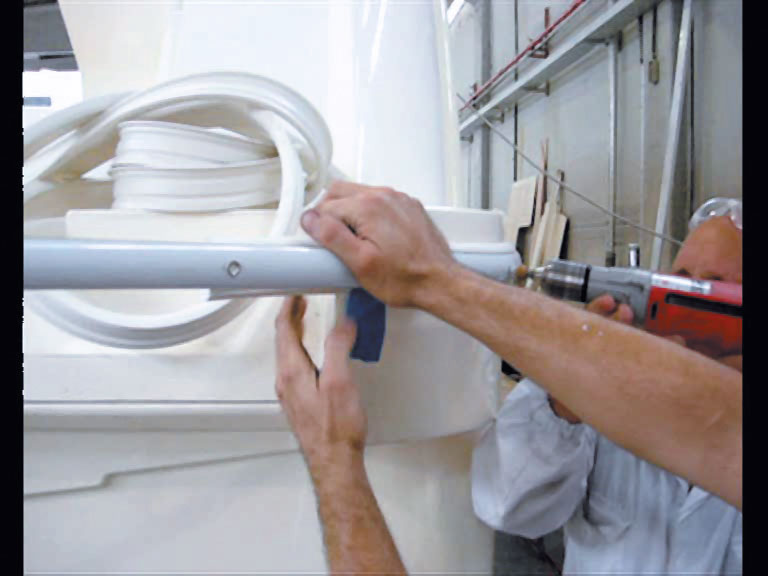

02.

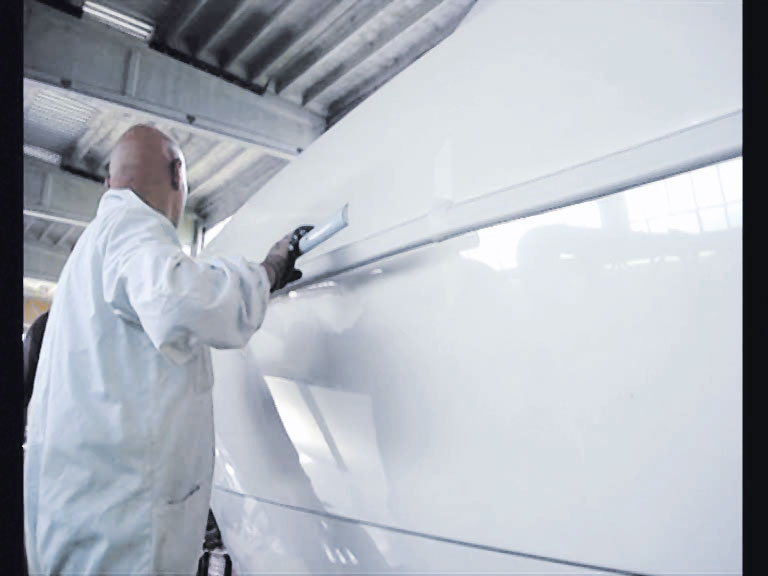

Le barre di acciaio preforate con sentono di avvitare allo scafo, in un unico passaggio, entrambi i compo nenti. Le curve di prua e di poppa si eseguono direttamente sulla barca, utilizzando la stessa come dima. Per raggiature acute, curve ai lati dell’im barcazione o curve particolarmente dfficili, si consiglia l’utilizzo di una semplice dima in legno.

03.

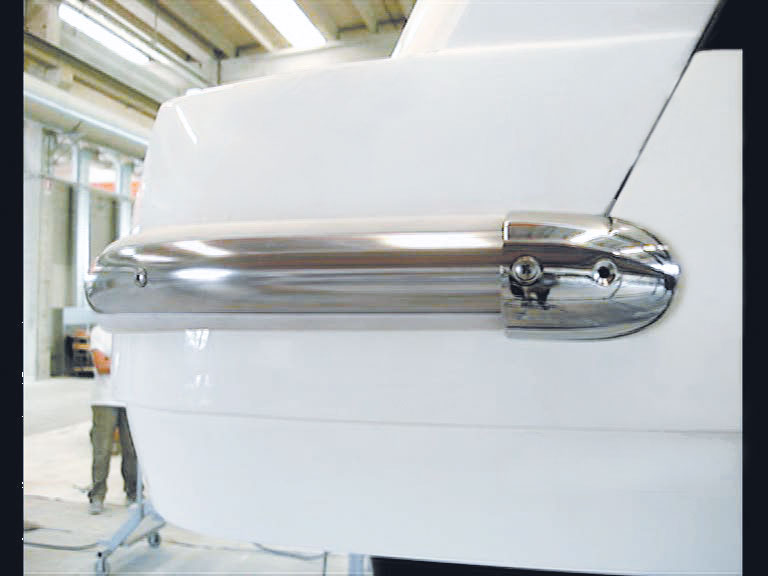

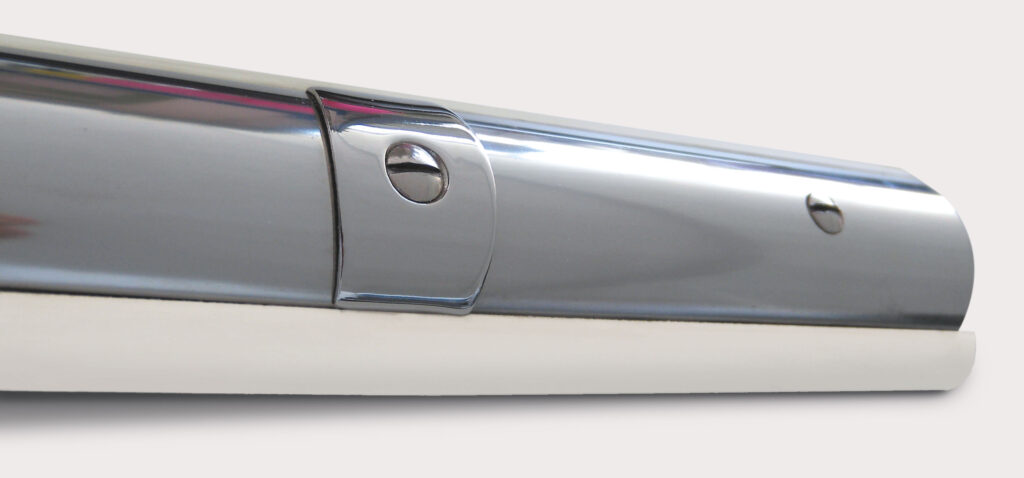

I pratici ed eleganti coprigiunta risolvono l’allineamento delle barre ed evitano problemi estetici derivanti dalle doppie viti. Rifinire con del silicone in testata barra ed installare il terminale che deve sormontare in parte l’estremità del profilo (non deve essere fissato di lato)

Accessori

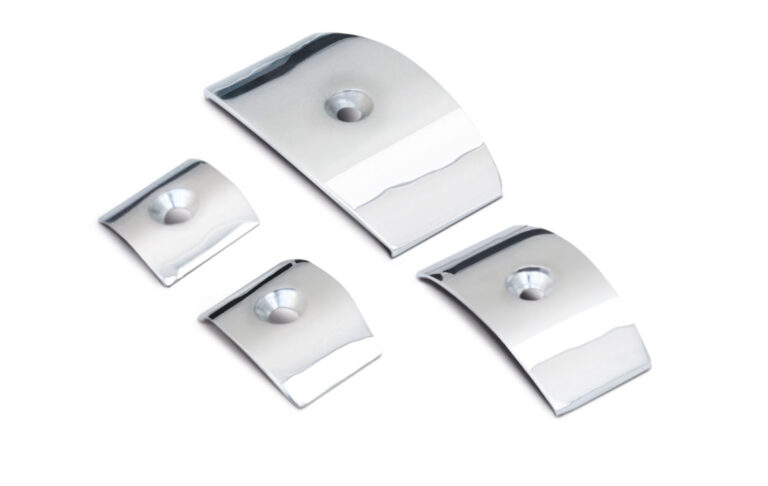

Coprigiunta in acciaio

Acciaio Inox 316 L

Descrizione	Articolo	Unità
Coprigiunta Inox - Sphæra 25	130-500-125	Necessario 1 pezzo per ogni barra
Coprigiunta Inox - Sphæra 35	130-500-135	Necessario 1 pezzo per ogni barra
Coprigiunta Inox - Sphæra 50	130-500-150	Necessario 1 pezzo per ogni barra
Coprigiunta Inox - Sphæra 65	130-500-165	Necessario 1 pezzo per ogni barra

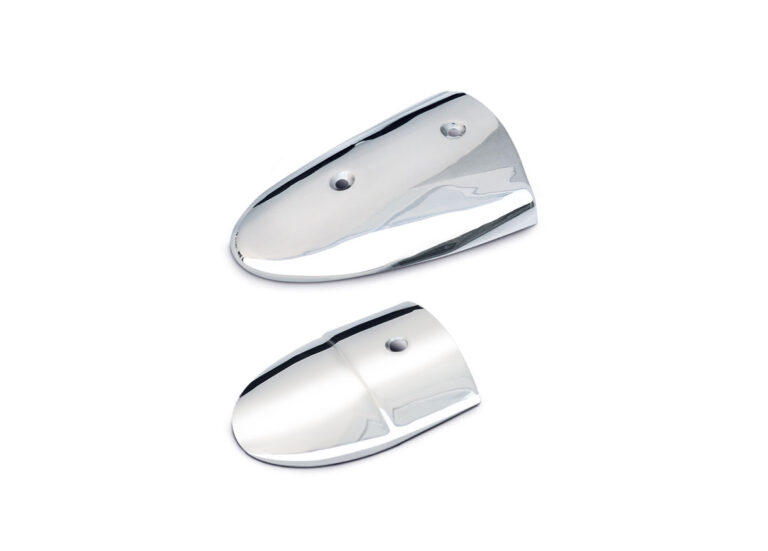

Terminali in acciaio

Acciaio Inox 316 L

Descrizione	Articolo	Unità
Terminale Inox - Sphæra 25	130-500-625	montato senza base in PVC o su base in PVC Slim
Terminale Inox - Sphæra 35	130-500-635	montato senza base in PVC o su base in PVC Slim
Terminale Inox - Sphæra 50	130-500-650	montato senza base in PVC o su base in PVC Slim
Terminale Inox - Sphæra 65	130-500-665	montato senza base in PVC o su base in PVC Slim

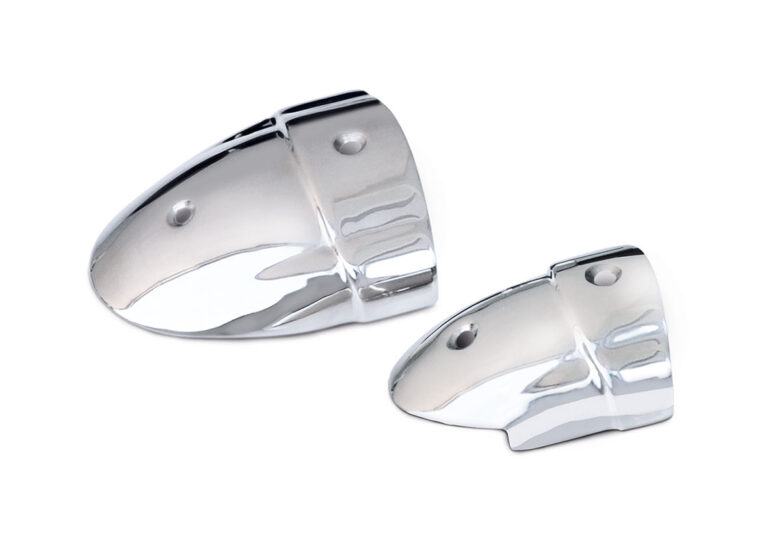

Kit terminali in acciaio montati su base PVC standard

Acciaio Inox 316 L

Descrizione	Articolo	Unità
Terminale inox - Sphæra 25	130-500-725	montato con base in PVC
Terminale inox - Sphæra 35	130-500-735	montato con base in PVC
Terminale inox - Sphæra 50	130-500-750	montato con base in PVC
Terminale inox - Sphæra 65	130-500-765	montato con base in PVC
